Ing. Pavel Havelka

    Díky uvedení nových strojů Migatronic Sigma Galaxy         s bezrozstřikovým procesem MIG svařování IAC™ mnozí uživatelé lépe vnímají výhody adaptivních svařovacích procesů.

Ne každý ale potřebuje v každodenním provozu svařovat extrémně tenké materiály nebo ocel s hliníkem. Proto při předvádění strojů Sigma Galaxy dochází i ke znovuoživení zájmu o produktivní a přitom kvalitní svařování hliníku nebo silnostěnných ocelí.

Právě tyto problematiky skvěle zvládají i  standardní stroje Migatronic Sigma2  s výbavou pro programové synergické impulsní svařování.

Více než 160 programů zahrnuje všechny běžné i méně obvyklé materiály i způsoby jejich svařování. Velkou předností Sigmy2 je navíc opravdu jednoduché ovládání s možností snadného upgrade díky SD paměťové kartě.

 Stroje Migatronic Sigma2 mají, jak je ostatně u synergických MIG/MAG svařovacích zdrojů Migatronic už 20 let tradicí, sekvenční svařování, které umožňuje skokovou změnu svařovacího proudu (a tedy i ostatních parametrů)              mezi 1 - 9 předdefinovanými hodnotami.                      Přepínání sekvencí je možné spouští hořáku, zvláštním knoflíkem na hořáku, tlačítkem na čelním panelu stroje nebo     z dálkového regulátoru. Změna sekvence tak snadno “ochladí” taveninu, zvýší nebo sníží startovací parametry, popř. umožní změnu pozice svařování bez jeho přerušení.

   Pro svařování silnostěnných ocelových plechů,            trubek nebo profilů, kde je třeba zajistit                       dokonalý průvar tupých nebo koutových svarů, Sigma2 nabízí speciální program PowerArc™, který dávkuje vnesené teplo a udržuje stabilitu hoření oblouku i v polohách. Přesně řízený proces tvorby a ochlazování taveniny zvyšuje rychlost svařování a zároveň minimalizuje vznik možných vad. Nevyžaduje přitom změny ve způsobu vedení nebo držení hořáku ani změnu ochranného plynu.

Patentovaná funkce stroje Sigma Galaxy  pro MIG/MAG svařování studeným obloukem. Garantuje stabilní oblouk, minimální rozstřk, dokonalý průvar kořene a možnost svařování i při široké kořenové mezeře.

Migatronic A/S, oddělení výzkumu a vývoje

Problematika svařování kořenových partií ovlivňuje výsledek kompletního svarového spoje. Z  praktického pohledu existují základní problémy při svařování kořene, a to zejména nerovnoměrná velikost kapek svarového kovu, která způsobuje velký rozstřik a nerovnoměrně vnesené teplo. Dalším problémem je vysoká citlivost na vzdálenost mezi základním materiálem a hořákem tzv. výlet drátu, sklon svařovacího hořáku, velikost mezery a propálení základního materiálu při změně parametrů v závislosti na zmíněných faktorech. Základním stavebním kamenem nového procesu byla eliminace této problematiky při použití technologie svařování v ochranné atmosféře MIG/MAG (GMAW).

Hlavním cílem byla redukce, optimalizace vneseného tepla při svařování tenkých plechů a kontrola svařovacího oblouku při zkratovém procesu. Nový způsob řízení zkratového oblouku byl nazván  Intelligent Arc Control (IAC™).

INTELIGENTNÍ ŘÍZENÍ OBLOUKU

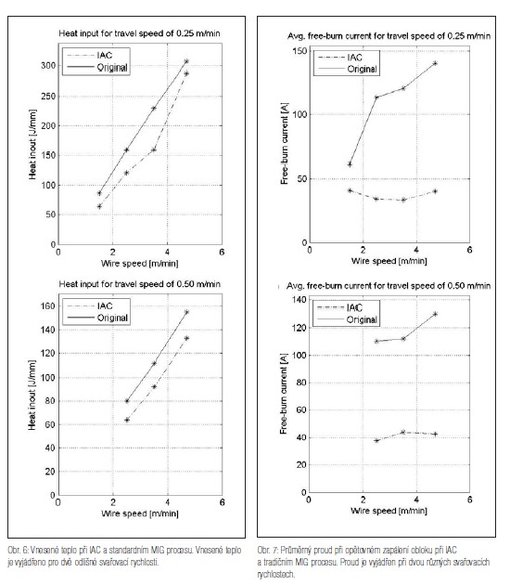

Vnesené teplo

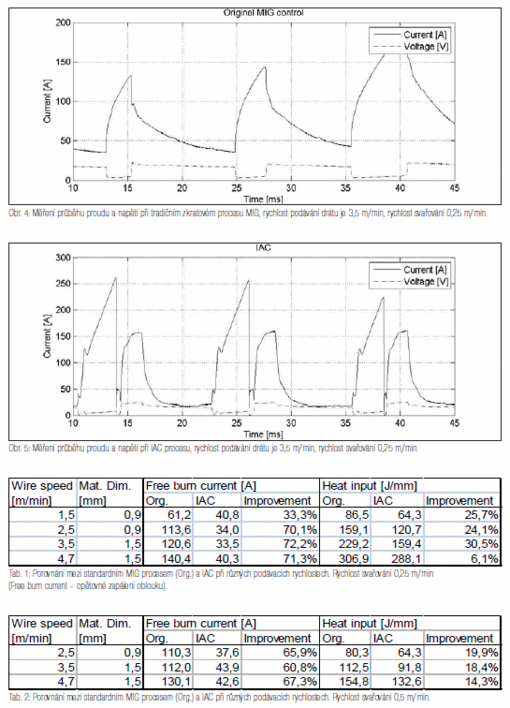

Tavení přídavného drátu při procesu MIG/MAG pochází ze dvou základních zdrojů energie - a to: energie dodané při zkratu v podobě ohmického ohřevu a teplo reprezentované samotným svařovacím obloukem. Během zkratu je téměř veškerá energie využita pro tavení drátu, avšak během hoření oblouku vyzařujícího tepelnou energii, přechází produkovaná teplota jak do přídavného, tak do základního materiálu. Je proto nezbytné a žádoucí, aby přenos energie byl co největší při daném  zkratovém procesu.

Rozstřik

Rozstřik je tvořen kapkami roztaveného kovu, které se uchycují na krajích svarové lázně a liší se velikostí. Rozstřik je tvořen dvěma základními zdroji. Prvním zdrojem rozstřiku je odraz kapky při přenosu, tento zdroj generuje rozstřik „kuliček“ podobných rozměrů. Druhým zdrojem je opětovné
zapálení oblouku při oddělení kapky svarového kovu z přídavného materiálu během zkratového procesu. Množství rozstřiku je úměrné proudu při opětovném zapálení oblouku.

Patentovaná funkce pro stroje MIG/MAG a TIG.

IGC® automaticky reguluje průtok plynu podle aktuálních svařovacích parametrů při zapalování, vlastním hoření a zhasínání oblouku, přičemž tato optimalizace snižuje spotřebu ochranného plynu o 30 až 50%.

  Inteligentní regulace plynu Migatronic IGC® (Intelligent Gas Control®) je inovativní technickou funkcí svařovacích strojů Migatronic, která je využívaná a oceňovaná obvykle pro MIG/MAG svařování stroji Migatronic Sigma.

Úsporný systém IGC® je volitelnou výbavou zkonstruovanou speciálně pro MIG/MAG svařovací stroje Migatronic Sigma² v provedení Synergic a Pulse a Pi 320/350/400/500 pro TIG/Plasma TIG. Nová generace TIG svařovacích strojů Migatronic PI 350/500 přináší ale tuto funkci i pro TIG svařování ocelí nebo hliníku.

IGC® automaticky reguluje průtok plynu podle aktuálních svařovacích parametrů, a to při zapalování, vlastním hoření    a při zhasínání oblouku. Tato optimalizace výrazně snižuje spotřebu ochranného plynu (o 30 až 50%),  protože např. pro zaplňování koncového kráteru  a při dlouhém dofuku plynu při ukončování svaru stačí výrazně nižší průtok plynu, než je průtok požadovaný pro vlastní svařování. www.intelligentgascontrol.com

IGC® tak kromě úspor plynu přináší jednotný vzhled svarů, minimalizuje počet vad a tím i zvyšuje produktivitu procesu svařování. Jeho návratnost je proto velice rychlá.

Navštivte www.intelligentgascontrol.com a sami si snadno spočítejte, jakých úspor dosáhnete při využití systému IGC® firmy Migatronic.
